LAPORAN HASIL PRATIKUM PART 2

LAPORAN HASIL PRAKTIKUM



A.    Tujuan Praktikum

Praktikum yang dilaksanakan pada kesempatan kali ini  merupakan praktikum kedua yang dilakukan bersama oleh mahasiswa fakultas teknologi informasi. Kegiatan ini bertujuan agar mahasiswa mendapat kesempatan untuk mempelajari, menguji dan mengaplikasikan teori serta melakukan penyelidikan dan pembuktian ilmiah mata kuliah atau bagian mata kuliah tertentu.

B.     Alat dan Bahan

Alat dan bahan yang dibutuhkan saat praktek adalah

1.      Website Tinkercad

2.      Laptop/PC

3.      Internet dan jaringan

4.      Breadboard

5.      LED

6.      Resistor

7.      Slideswith

8.      Power supply

9.      Gate 7432

10.  Gate 7408



C.    Langkah kerja



1.      Buka aplikasi Tinkercad

2.      Kemudian pilih circuit

3.      Lanjutkan dengan create new circuit

4.      Buat design rancangan sesuai gambar rangkaian

5.      Membuat gambar sesuai table kebenaran.

6.      Masukkan dan letakkan rangkaian sesuai yang diinginkan.



-          Rangkaian AB + BC



·         Masukkan 1 jenis breadboard

·         Input IC 7408

·         Input IC 7432

·         Input 3 slideswith (karena menggunakan 3 variabel)

·         Input lampu LED

·         Setelah itu masukkan 4 transistor

·         Letakkan 3 transistor di sebelah kiri IC dan 1 transistor di sebelah kanan IC  untuk LED

·         Berikan aliran positive dan negative pada 4 transistor tersebut

·         Hubungkan kabel arah horizontal menuju aliran positive untuk  transistor dan aliran negative untuk masing masing transistor

·         Input kabel pada button A menuju kaki 1 pada gate 7408

·         Input kabel pada button B menuju kaki ke 2 pada gate 7408

·         Input kabel pada button C menuju kaki ke 5 pada gate 7408

·         Berikan kabel penghubung pada kaki ke 2 denan kaki ke 4 pada gate 7408

·         Input kabel pada kaki ke 3 di gate 7408 menuju kaki ke 1 di gate 7432

·         Input kabel pada kaki ke 6 di gate 7408 menuju kaki ke 2 di gate 7432

·         Terakhir input kabel keluaran pada kaki ke 3 di gate 7432 menuju resistor pada lampu LED

·         Simulasikan



-          Rangkaian A + BC +AB



·         Masukkan 1 jenis breadboard

·         Input IC 7408

·         Input IC 7432

·         Input 3 slideswith (karena menggunakan 3 variabel)

·         Input lampu LED

·         Setelah itu masukkan 4 transistor

·         Letakkan 3 transistor di sebelah kiri IC dan 1 transistor di sebelah kanan IC  untuk LED

·         Berikan aliran positive dan negative pada 4 transistor tersebut

·         Hubungkan kabel arah horizontal menuju aliran positive untuk  transistor dan aliran negative untuk masing masing transistor

·         Input kabel pada button A menuju kaki 1 pada gate 7408

·         Input kabel pada button B menuju kaki ke 2 pada gate 7408

·         Input kabel pada button C menuju kaki ke 5 pada gate 7408

·         Berikan kabel penghubung pada kaki ke 2 denan kaki ke 4 pada gate 7408

·         Input kabel pada kaki ke 3 di gate 7408 menuju kaki ke 1 di gate 7432

·         Input kabel pada kaki ke 6 di gate 7408 menuju kaki ke 2 di gate 7432

·         Hubungkan kabel baru dengan kabel button A yang ada pada kaki 1 gate 7408 menuju kaki ke 4 pada gate 7432

·         Input kabel pada kaki ke 3 menuju kaki ke 5 di gate 7432

·         Terakhir input kabel keluaran pada kaki ke 3 di gate 7432 menuju resistor pada lampu LED

·         Simulasikan



-          Rangkaian A’B + C



·         Masukkan 1 jenis breadboard

·         Input IC 7404

·         Input IC 7408

·         Input IC 7432

·         Input 3 slideswith (karena menggunakan 3 variabel)

·         Input lampu LED

·         Setelah itu masukkan 4 transistor

·         Letakkan 3 transistor di sebelah kiri IC dan 1 transistor di sebelah kanan IC  untuk LED

·         Berikan aliran positive dan negative pada 4 transistor tersebut

·         Hubungkan kabel arah horizontal menuju aliran positive untuk  transistor dan aliran negative untuk masing masing transistor

·         Input kabel pada button A menuju kaki 1 pada gate 7404

·         Input kabel pada button B menuju kaki ke 1 pada gate 7408

·         Input kabel pada button C menuju kaki ke 2 pada gate 7408

·         Berikan kabel penghubung pada kaki ke 2 di gate 7404 dengan kaki ke 4 pada gate 7432

·         Input kabel pada kaki ke 3 di gate 7408 menuju kaki ke 5 di gate 7432

·         Terakhir input kabel keluaran pada kaki ke 6 di gate 7432 menuju transistor pada lampu LED

·         Simulasikan





PEMBAHASAN



Hasil Pengamatan

Adapun hasil pengamatan yang di peroleh pada praktikum ini sebagai berikut :



1.      Gambar simulasi rangkaian AB + BC pada IC gate 7408 dan IC gate 7432



Gambar 1.1 Hasil simulasi rangkaian AB +BC



2.      Gambar Simulasi rangkaian A+ BC + AB  pada gate 7432 dan IC gate 7408

Gambar 1.2 Hasil Simulasi A+ B + AB



3.      Gambar rangkaian A’B + C pada IC gate 7404 IC 7432 dan IC 7408

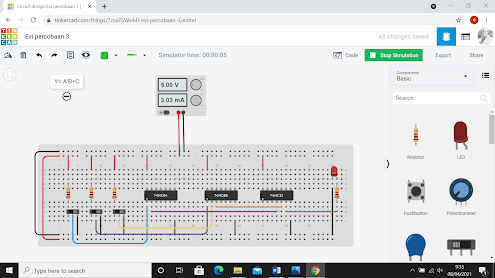

Gambar 1.3 Rangkaian A’B + C

Pembahasan

Berdasarkan pengamatan yang ada pada gambar 1.1, simulasi rangkaian yang dibuat sudah disesuaikan dengan tabel kebenaran. Button A di beri nilai 0, button B dan C diberi nilai 1 maka lampu akan menyala. Begitu pula jika Button A, B dan C di beri nilai maka lampu akan menyala. Keadaan ini terjadi karena nilai inputan yang di masukkan sesuai dengan tabel kebenaran. Jika inputan yang di masukkan salah maka lampu tidak akan menyala. Contoh jika pada button A di beri masukan 1, sedangkan button B dan C di beri nilai masukan 0 maka lampu akan padam. Hal tersebut bisa kita lihat ssuai tabel kebenaran dan rangkaian dibawah ini .

Tabel kebenaran dan rangkaian Y=AB+BC

Tabel kebenaran serta rangkaian di atas dapat kita mati sebagai landasan untuk membuat rangkaian pada tinkercad. Selain itu, pada rangkaian ini kita menggunakan 4 resistor dan 3 slidewith dan dua gerbang. Berbeda dengan praktikum sebelumya. Hal ini dilakukan karena variable yang kita masukkan pada praktikum ini bukan lagi 2 variabel tapi sudah menggunakan 3 variabel. Aliran kabel yang dimasukkan juga sudah sesuai aturan. Pada rangkaian ini lampu LED dapat dinyalakan dengan ketepatan letak serta hambatan yang sudah sesuai terpasang.

Sedangkan pada gambar 1.2 kita mensimulasikan rangkaian A + BC + AB pada rangkaian ini, bagian resistor serta button masih sama dengan rangkaian 1.1 karena masih menggunakan variable yang sama. Lampu berhasil dinyalakan dengan inputan nilai A + B = 1 dan nilai C = 0. Hal ini terjadi karena inputan yang di masukkan sudah sesuai dengan tabel kebenaran yang ada.

Tabel kebenaran dan rangkaian Y=A+BC+AB

Inputan yang ada pada tabel sudah sesuai dengan rangkaian yang dibuat dengan memasukkan nilai A, B, dan C. ketiga nilai tersebut sudah pasti seperti itu. Untuk selanjutnya kita hanya menghitung saja bagian mana yang akan kita operasikan.  Disamping itu, kabel kabel pada rangkaian ini sama persis dengan rangkaian 1.1 hanya saja pada rangkaian ini ditambahkan kabel yang menunjukan masukan A dan di hunungkan pada gerbang OR.

Gambar 1.3 merupakan rangkaian A’B + C dengan menggunakan gate 7404, 7408. Dan 7432. Dalam simulasi ini menggunakan tiga gate sekaligus karena memiliki tiga variable dengan masing masing gate yang berbeda. Jika di gambarkan dalam sebuah rangkaian maka akan seperti gambar dibawah ini.

Tabel kebenaran dan rangkaian Y=A'B+C

Rangkaian yang terdapat pada gambar 1.3 sudah di sesuaikan dengan rangkaian di atas, kabel kabel yang terhubung juga sesuai dengan ketentuan yang ada. Jika pada button A, B, dan C di beri nilai masukan 0 maka lampu akan menyala. Begitu pula jika A=0, B=1, dan C=0 lampu pun akan menyala. Lampu juga akan menyala jika A=0, B=1 dan C=1. Lampu LED akan menyala dengan masukan masukan tersebut. Karena sesuai dengan tabel kebenaran yang ada.



Sekian laporan hasil praktikum yang saya buat, semoga dapat bermanfaat. Apabila terdapat kesalahan baik dari pengetikan atau langkah langkah yang salah mohon di maafkan.

LAPORAN HASIL PRAKTIKUM



LAPORAN HASIL PRAKTIKUM

A.    Tujuan Praktikum

Praktikum yang dilakukan bagi mahasiswa merupakan kegiatan pembelajaran yang bertujuan agar mahasiswa mendapat kesempatan untuk menguji dan mengaplikasikan teori atau penyelidikan dan pembuktian ilmiah matakuliah atau bagian matakuliah tertentu.

B.    Alat dan Bahan

Alat dan bahan yang dibutuhkan saat praktek adalah

1.     Website Tinkercad

2.     Laptop/PC

3.     Internet dan jaringan

4.     Breadboard

5.     LED

6.     Resistor

7.     Slideswith

8.     Power supply

9.     Gate 7432

10.  Gate 7408



C.    Langkah kerja



1.     Buka aplikasi Tinkercad

2.     Kemudian pilih circuit

3.     Lanjutkan dengan create new circuit

4.     Masukkan dan letakkan rangkaian sesuai yang diinginkan.



-       Rangkaian A+B

·       Masukkan 1 jenis breadboard

·       Input IC 7408

·       Input 2 slideswith

·       Input lampu LED

·       Setelah itu masukkan 3 transistor

·       Letakkan 2 transistor di sebelah kiri IC dan 1 transistor di sebelah kanan IC bersebelahan dengan LED

·       Berikan aliran positive dan negative pada 3 transistor tersebut

·       Hubungkan kabel berwarna merah arah horizontal menuju aliran positive arah ke atas transistor dan kabel berwarna hitam menuju aliran negative bagian bawah transistor

·       Berikan kabel pada IC gate 7480 pada kaki ke 7 menuju  aliran

(-) negative

·       Berikan pula kabel pada IC gate 7480 pada kaki ke 14 menuju aliran positive (+)

·       Input kabel pada masing masing slideswith menuju gate 7408

·       Masukkan juga kabel dari gate 7408 menuju transistor yang terhubung dengan LED

·       Simulasikan hasil praktikum

·       Jika lampu sudah menyala berarti rangkaian sudah benar.



-       Rangkaian A.B

·       Masukkan 1 jenis breadboard

·       Input IC 7432

·       Input 2 slideswith

·       Input lampu LED

·       Setelah itu masukkan 3 transistor

·       Letakkan 2 transistor di sebelah kiri IC dan 1 transistor di sebelah kanan IC bersebelahan dengan LED

·       Berikan aliran positive dan negative pada 3 transistor tersebut

·       Hubungkan kabel berwarna merah arah horizontal menuju aliran positive arah ke atas transistor dan kabel berwarna hitam menuju aliran negative bagian bawah transistor

·       Berikan kabel pada IC gate 7432 pada kaki ke 7 menuju  aliran

(-) negative

·       Berikan pula kabel pada IC gate 7432 pada kaki ke 14 menuju aliran positive (+)

·       Input kabel pada masing masing slideswith menuju gate 7432

·       Masukkan juga kabel dari gate 7432 menuju transistor yang terhubung dengan LED

·       Simulasikan hasil praktikum

·       Jika lampu sudah menyala berarti rangkaian sudah benar.



-       Rangkaian AB + A

·       Masukkan 1 jenis breadboard

·       Input IC 7432 dan IC 7408

·       Input 2 slideswith

·       Input lampu LED

·       Setelah itu masukkan 3 transistor

·       Letakkan 2 transistor di sebelah kiri IC dan 1 transistor di sebelah kanan IC bersebelahan dengan LED

·       Berikan aliran positive dan negative pada 3 transistor tersebut

·       Hubungkan kabel berwarna merah arah horizontal menuju aliran positive arah ke atas transistor dan kabel berwarna hitam menuju aliran negative bagian bawah transistor

·       Berikan kabel pada button A menuju IC gate 7432 pada kaki ke 4

·       Berikan kabel penghubung juga pada button B menuju gate 7432 pada kaki ke 5

·       Hubungkan kaki no 6 milik gate 7432 ke kaki no 1 milik gate 7408

·       Hubungkan kaki no 3 pada gate 7408 menuju resistor

·       Simulasikan hasil praktikum

·       Jika lampu sudah menyala berarti rangkaian sudah benar.



PEMBAHASAN



Hasil Pengamatan

Adapun hasil pengamatan yang di peroleh pada praktikum ini sebagai berikut :



1.     Gambar simulasi rangkaian A+B pada gate 7408



Gambar 1.1 Hasil simulasi rangkaian A+B dengan IC 7408



2.     Gambar Simulasi rangkaian AB pada gate 7432



Gambar 1.2 Hasil Simulasi AB dengan IC 7432



3.     Gambar rangkaian AB+A pada IC 7432 dan IC 7408



Gambar 1.3 Rangkaian AB+A dengan IC 7432 dan IC 7408



Pembahasan

Berdasarkan gambar 1.1 di atas simulasi rangkaian A+B dengan gate 7408 lampu berhasil dinyalakan, dengan button A bernilai 0 dan button B bernilai 1. Jika button A bernilai 1 dan button B bernilai 0 maka lampu tidak akan menyala karena saklar utama yang jadi tumpuan adalah button yng bagian A. Disetiap button A dan B terdapat kabel yang menghubungkan setiap button/ slideswith menuju gate 7408. Dari gate 7408 terdapat pula kabel yang menuju ke LED agar lampu dapat dinyalakan. Kabel kabel ini berfungsi untuk menghubungkan dan menyalurkan setiap aliran yang ada, mereka saling bekerja sama antara satu dengan yang lain sehingga ketika di simulasikan lampu dapat menyala.

Sedangkan pada gambar 1.2 terdapat rangkaian AB yang di simulasikan dengan gate 7432. Lampu berhasil dinyalakan dengan nilai A = 1 dan B = 0.  Kabel yang terdapat pada simulasi ini sama dengan gambar 1.1. Hal ini terjadi karena, keduanya memiliki arus resistor yang sama yaitu  A dan B. Oleh karena itu, cukup mengganti gate pada breadboard saja yang semula menggunakan gate 7408 di ganti memnjadi gate 7432.

Gambar 1.3 merupakan rangkaian AB+A dengan gate 7408 dan gate 7432. Dalam simulasi ini menggunakan dua gate sekaligus karena memiliki dua gebang yang berbeda. Yang pertama pada AB menggunakan gerbang AND dengan IC gate 7432 dan pada A menggunakan IC gate 7408. Untuk mengetahui kenapa ia memiliki dua gerbang maka kita dapat melihat rangkaian dan table kebenaran di bawah ini.

            Pada table tersebut telah di temukan output dari rangkaian AB + A. seperti pada gambar output AB + A di temukan dengan memasukkan output A dengan nilai 0011 dan B 0101 sehingga dapaat di temukan luaran yang di cari.
