LAPORAN HASIL PRAKTIKUM



LAPORAN HASIL PRAKTIKUM

A.    Tujuan Praktikum

Praktikum yang dilakukan bagi mahasiswa merupakan kegiatan pembelajaran yang bertujuan agar mahasiswa mendapat kesempatan untuk menguji dan mengaplikasikan teori atau penyelidikan dan pembuktian ilmiah matakuliah atau bagian matakuliah tertentu.

B.    Alat dan Bahan

Alat dan bahan yang dibutuhkan saat praktek adalah

1.     Website Tinkercad

2.     Laptop/PC

3.     Internet dan jaringan

4.     Breadboard

5.     LED

6.     Resistor

7.     Slideswith

8.     Power supply

9.     Gate 7432

10.  Gate 7408



C.    Langkah kerja



1.     Buka aplikasi Tinkercad

2.     Kemudian pilih circuit

3.     Lanjutkan dengan create new circuit

4.     Masukkan dan letakkan rangkaian sesuai yang diinginkan.



-       Rangkaian A+B

·       Masukkan 1 jenis breadboard

·       Input IC 7408

·       Input 2 slideswith

·       Input lampu LED

·       Setelah itu masukkan 3 transistor

·       Letakkan 2 transistor di sebelah kiri IC dan 1 transistor di sebelah kanan IC bersebelahan dengan LED

·       Berikan aliran positive dan negative pada 3 transistor tersebut

·       Hubungkan kabel berwarna merah arah horizontal menuju aliran positive arah ke atas transistor dan kabel berwarna hitam menuju aliran negative bagian bawah transistor

·       Berikan kabel pada IC gate 7480 pada kaki ke 7 menuju  aliran

(-) negative

·       Berikan pula kabel pada IC gate 7480 pada kaki ke 14 menuju aliran positive (+)

·       Input kabel pada masing masing slideswith menuju gate 7408

·       Masukkan juga kabel dari gate 7408 menuju transistor yang terhubung dengan LED

·       Simulasikan hasil praktikum

·       Jika lampu sudah menyala berarti rangkaian sudah benar.



-       Rangkaian A.B

·       Masukkan 1 jenis breadboard

·       Input IC 7432

·       Input 2 slideswith

·       Input lampu LED

·       Setelah itu masukkan 3 transistor

·       Letakkan 2 transistor di sebelah kiri IC dan 1 transistor di sebelah kanan IC bersebelahan dengan LED

·       Berikan aliran positive dan negative pada 3 transistor tersebut

·       Hubungkan kabel berwarna merah arah horizontal menuju aliran positive arah ke atas transistor dan kabel berwarna hitam menuju aliran negative bagian bawah transistor

·       Berikan kabel pada IC gate 7432 pada kaki ke 7 menuju  aliran

(-) negative

·       Berikan pula kabel pada IC gate 7432 pada kaki ke 14 menuju aliran positive (+)

·       Input kabel pada masing masing slideswith menuju gate 7432

·       Masukkan juga kabel dari gate 7432 menuju transistor yang terhubung dengan LED

·       Simulasikan hasil praktikum

·       Jika lampu sudah menyala berarti rangkaian sudah benar.



-       Rangkaian AB + A

·       Masukkan 1 jenis breadboard

·       Input IC 7432 dan IC 7408

·       Input 2 slideswith

·       Input lampu LED

·       Setelah itu masukkan 3 transistor

·       Letakkan 2 transistor di sebelah kiri IC dan 1 transistor di sebelah kanan IC bersebelahan dengan LED

·       Berikan aliran positive dan negative pada 3 transistor tersebut

·       Hubungkan kabel berwarna merah arah horizontal menuju aliran positive arah ke atas transistor dan kabel berwarna hitam menuju aliran negative bagian bawah transistor

·       Berikan kabel pada button A menuju IC gate 7432 pada kaki ke 4

·       Berikan kabel penghubung juga pada button B menuju gate 7432 pada kaki ke 5

·       Hubungkan kaki no 6 milik gate 7432 ke kaki no 1 milik gate 7408

·       Hubungkan kaki no 3 pada gate 7408 menuju resistor

·       Simulasikan hasil praktikum

·       Jika lampu sudah menyala berarti rangkaian sudah benar.



PEMBAHASAN



Hasil Pengamatan

Adapun hasil pengamatan yang di peroleh pada praktikum ini sebagai berikut :

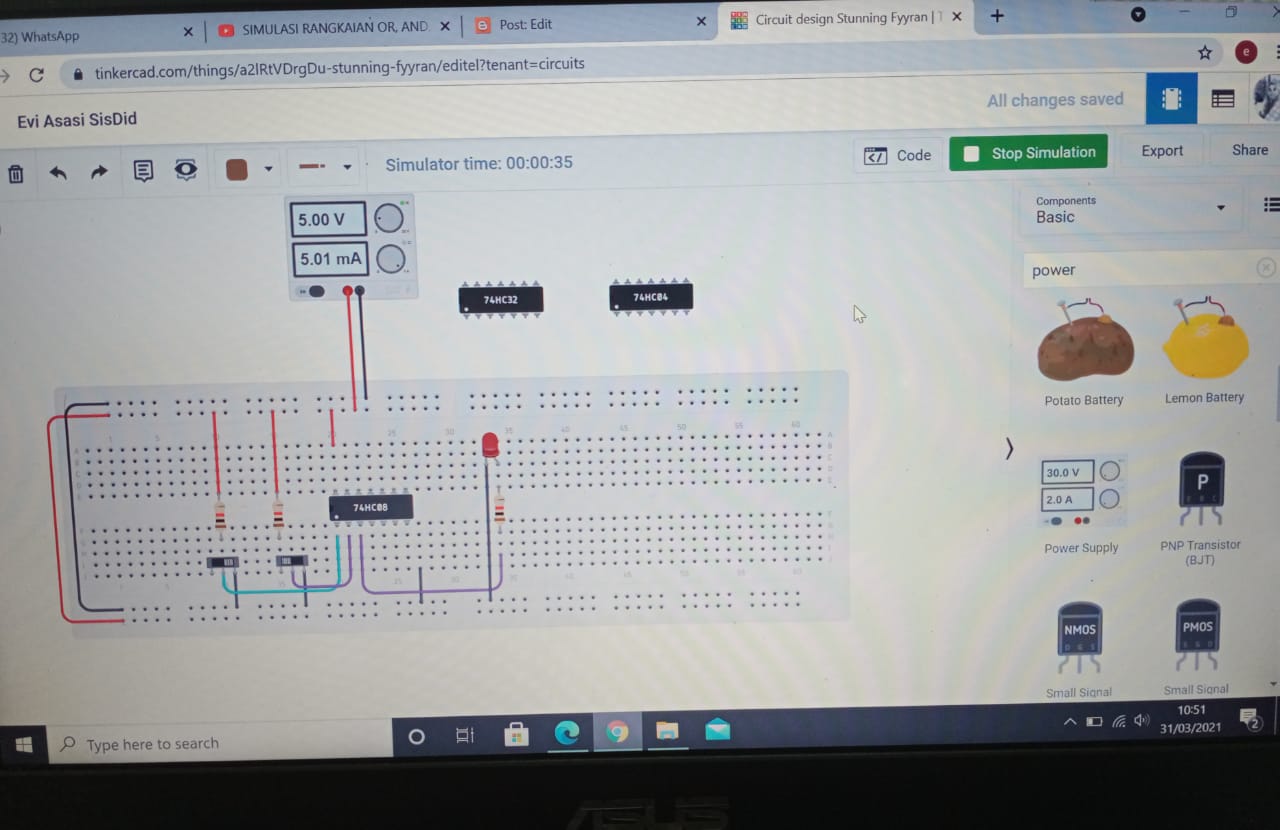

1.     Gambar simulasi rangkaian A+B pada gate 7408



Gambar 1.1 Hasil simulasi rangkaian A+B dengan IC 7408



2.     Gambar Simulasi rangkaian AB pada gate 7432



Gambar 1.2 Hasil Simulasi AB dengan IC 7432



3.     Gambar rangkaian AB+A pada IC 7432 dan IC 7408



Gambar 1.3 Rangkaian AB+A dengan IC 7432 dan IC 7408



Pembahasan

Berdasarkan gambar 1.1 di atas simulasi rangkaian A+B dengan gate 7408 lampu berhasil dinyalakan, dengan button A bernilai 0 dan button B bernilai 1. Jika button A bernilai 1 dan button B bernilai 0 maka lampu tidak akan menyala karena saklar utama yang jadi tumpuan adalah button yng bagian A. Disetiap button A dan B terdapat kabel yang menghubungkan setiap button/ slideswith menuju gate 7408. Dari gate 7408 terdapat pula kabel yang menuju ke LED agar lampu dapat dinyalakan. Kabel kabel ini berfungsi untuk menghubungkan dan menyalurkan setiap aliran yang ada, mereka saling bekerja sama antara satu dengan yang lain sehingga ketika di simulasikan lampu dapat menyala.

Sedangkan pada gambar 1.2 terdapat rangkaian AB yang di simulasikan dengan gate 7432. Lampu berhasil dinyalakan dengan nilai A = 1 dan B = 0.  Kabel yang terdapat pada simulasi ini sama dengan gambar 1.1. Hal ini terjadi karena, keduanya memiliki arus resistor yang sama yaitu  A dan B. Oleh karena itu, cukup mengganti gate pada breadboard saja yang semula menggunakan gate 7408 di ganti memnjadi gate 7432.

Gambar 1.3 merupakan rangkaian AB+A dengan gate 7408 dan gate 7432. Dalam simulasi ini menggunakan dua gate sekaligus karena memiliki dua gebang yang berbeda. Yang pertama pada AB menggunakan gerbang AND dengan IC gate 7432 dan pada A menggunakan IC gate 7408. Untuk mengetahui kenapa ia memiliki dua gerbang maka kita dapat melihat rangkaian dan table kebenaran di bawah ini.

            Pada table tersebut telah di temukan output dari rangkaian AB + A. seperti pada gambar output AB + A di temukan dengan memasukkan output A dengan nilai 0011 dan B 0101 sehingga dapaat di temukan luaran yang di cari.
